一、產品特點：

   1、四路視音頻通道輸入，一路射頻四個頻道的隔頻輸出。

   2、采用高中頻調制、一次變頻方式和聲表面濾波器處理，帶外干擾小。

   3、伴音、圖像高中頻和射頻本振均采用MCU鎖相技術，頻率穩定度和準確度都高。

   4、整機各功能電路均采用片狀工藝，整機可靠性高。

  5、LED顯示頻道。按MUNE鍵可選定四路通道中的一路，前面板有四個指示燈指示你選定是哪個通道；      按UP或DOMN鍵可設定選定通道的輸出頻道。

   6、操作便利，音量大小、視頻調制度均可在前面板調節。

   7、電源部分采用高可靠性高動態范圍的開關電源。

 8、可以根據客戶要求定制不同的制式。

二、主要技術參數：

A．射頻性能：

   1、輸出頻率范圍             47MHz~550MHz或470~860MHz可選

  2、頻率準確度               ±5kHz

  3、輸出電平                 35dBmV

  4、帶外抑制                 -60dBc max

  5、輸出阻抗                 75W

  6、輸出反射                 12dB min任意頻道

  7、伴音-圖像載波比          18±2dB

B．視頻性能：

   1、輸入電平                 0.6 ~1.5Vp-p

   2、視頻輸入阻抗             75W

   3、視頻輸入反射             30dB min

   4、K 系數                   4% max（ 2T pulse）

   5、信噪比（加權）           60dB

   6、時延                     40nsec

   7、帶內平坦度               ±1dB

   8、微分增益                 ±4% （調制度為 87.5%）

   9、微分相位                 ±4°（調制度為 87.5%）

C．音頻：

   1、輸入電平                 -10 ~ 10dBm

   2、輸入阻抗                 10KW min

   3、帶內平坦度               ±1dBmax（40Hz ~ 15kHz）

   4、失真度                   1%

   5、信噪比                   -60dB

   6、圖像、伴音間距           根據制式定

D．電源：

   1、輸入交流電壓             100~260V

   2、功耗                     15W max

E．物理參數：

   1、尺寸                     484mm長′126mm寬′44mm高

   2、重量                     最大8kg

F．使用環境：

1、存儲溫度                    -20⁰C---- +70⁰C

2、使用溫度                    0⁰C---- +45⁰C

三、安裝及操作說明：

  1、致CATV系統安裝者

  本短文乃提醒CATV系統安裝者注意于NEC文獻820-40中載有正確之接地準則。其中更明確指出電纜接地應與建筑物接地連接，并盡可能靠近電纜人口。

  2、開箱處理

  每一機器皆已組裝接線并測試完畢，且以適當包裝后交付運送。開封時請注意所有配件已由包裝箱中取出。

  3、機器視檢

  檢視機器前后部是否清潔，配件有無遺失、損壞等。

  4、運輸中損壞

  萬一開封后，發現機件受損請立即會同運送者提出聲明，并填  妥完整之損壞報告，副本寄或傳至公司或

  代理商，你將會被告知如何處理。

  5、采用整體裝設架方式設計，以供裝設于標準19￠機柜。

  調制器連接方式：本調制器之所有接頭均裝設于后面板。

  6、本調制器裝設完畢后，須等待熱機10分鐘以上再進行以下調整：

   《1》、前面板說明：

     （1）、指示燈： 用來顯示當前操作通道號。

     （2）、LED顯示：用來顯示當前通道號的工作頻道。

（3）、按鍵：MUNE鍵用來選擇當前通道號；UP鍵每按一次可使當前通道的工作頻道向上升一頻道；DOWN鍵每按一次可使當前的工作頻道向下降一頻道。

（4）、旋鈕：用來調節各通道的視音頻調制度。

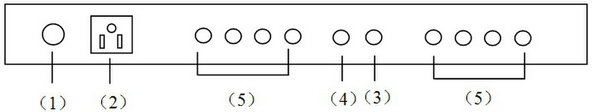

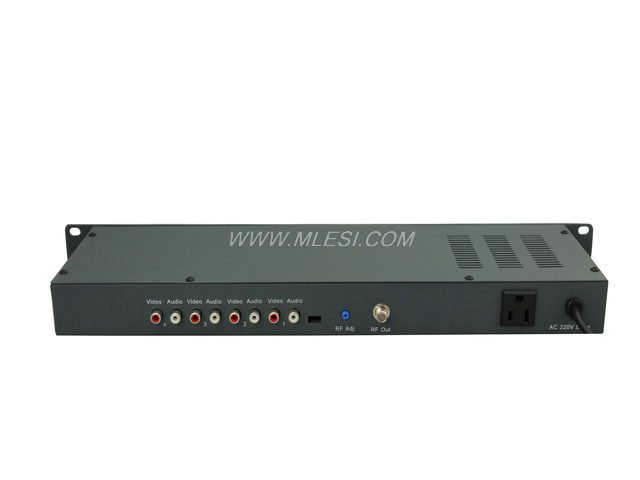

  《2》、后面板說明：

                 (1),交流電源輸入：AC 100V~260V。

     （2）、電源插座：交流電源輸出，有效值與交流輸入值相等。

（3）、射頻輸出：F型陰插座。

（4）、衰減器：0~-20dB的射頻輸出調節。

（5）、RCA座：各通道的視頻和音頻輸入。

  7、多個調制器使用時，可把上方調制器的電源插頭插入下方調制器的“<2>”中，把最后一個調制器的電源插頭插入供電板中；單個調制器使用時，可將電源插頭直接插入供電板中。

  8、把后面板上的射頻輸出“<3>”接入CATV前端設備的混合器中。調節后面板<4>，使輸出之電平達到系統設計要求。

推薦說明：此款可調頻捷變式電視調制器產品適用于酒店賓館，桑拿沐足，醫院病房，工廠宿舍，煤礦企業等，有線模擬電視前端工程安裝備用設備，經濟實惠，安裝方便，最大限度給業主減少有線電視收視費用和安裝設備成本。
