一、產品特點：
1、四路視音頻通道輸入，一路射頻四個頻道的鄰頻輸出。
2、采用中頻調制、一次變頻方式和聲表面濾波器處理，帶外干擾小。
3、伴音、圖像高中頻和射頻本振均采用MCU鎖相技術，頻率穩定度和準確度都高。
4、整機各功能電路均采用片狀工藝，整機可靠性高。
5、操作便利，音量大小、視頻調制度均可在前面板調節。
6 可以根據客戶要求定制不同的制式。
二、主要技術參數：
A．射頻性能：
1、輸出頻率范圍 47MH~860MHz
2、頻率準確度 ±5kHz
3、輸出電平 85-90dB
4、帶外抑制 ≥60dB
5、輸出阻抗 75W
6、輸出反射 12dB min任意頻道
7、伴音-圖像載波比 18±2dB
B．視頻性能：
1、輸入電平 0.6 ~1.5Vp-p
2、視頻輸入阻抗 75W
3、視頻輸入反射 30dB min
4、信噪比（加權） 60dB
5、時延 45nsec
6、帶內平坦度 ±1dB
7、微分增益 ±5% （調制度為 87.5%）
8、微分相位 ±5° （調制度為 87.5%）
C．音頻：
1、輸入電平 -10 ~ 10dBm
2、輸入阻抗 10KW min
3、帶內平坦度 ±1dB
4、失真度 1%
5、信噪比 -60dB
6、圖像、伴音間距 根據制式定
D．電源：
1、輸入交流電壓 110~245V
2、功耗 15W max
F．使用環境：
1、存儲溫度
2、使用溫度
三、安裝及操作說明：
1、致CATV系統安裝者
本短文乃提醒CATV系統安裝者注意于NEC文獻820-40中載有正確之接地準則。其中更明確指出電纜接地應與建筑物接地連接，并盡可能靠近電纜人口。
2、開箱處理
每一機器皆已組裝、接線并測試完畢，且以適當包裝后，交付運送。開封時請注意所有配件已由包裝箱中取出。
3、機器視檢
檢視機器前后部是否清潔，配件有無遺失、損壞等。
4、運輸中損壞
萬一開封后，發現機件受損請立即會同運送者提出聲明，并填 妥完整之損壞報告，副本寄或傳至公司或代理商，你將會被告知如何處理。
5、采用整體裝設架方式設計，以供裝設于標準19￠機柜。
調制器連接方式：本調制器之所有接頭均裝設于后面板。
6、本調制器裝設完畢后，須等待熱機10分鐘以上再進行以下調整：

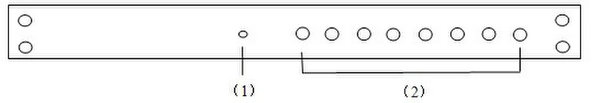

《1》、前面板說明
----------前面板
（1）電源指示燈
（2）前面板旋鈕：用來調節各通道的視音頻調制度。

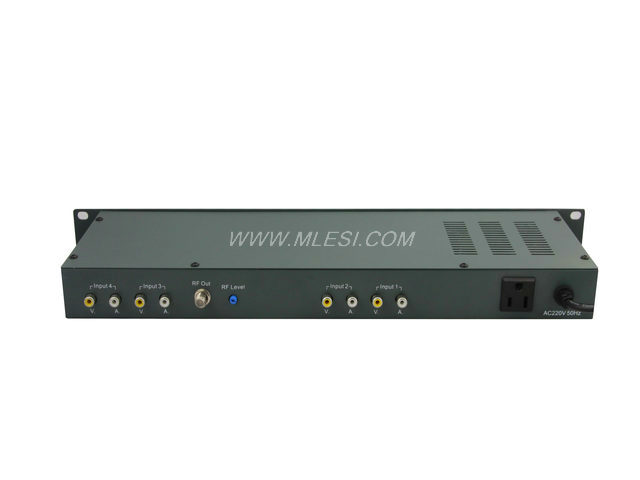

《2》、后面板說明：
-----后面板
（1）、交流電源輸入：AC 110V~245V
（2）、電源插座：交流電源輸出，有效值與交流輸入值相等。
（3）、射頻輸出：F型陰插座。
（4）、衰減器：0~-20dB的射頻輸出調節。
（5）、RCA座：各通道的視頻和音頻輸入。
7、多個調制器使用時，可把上方調制器的電源插頭插入下方調制器的“<2>”中，把最后一個調制器的電源插頭插入供電板中；單個調制器使用時，可將電源插頭直接插入供電板中。
8、把后面板上的射頻輸出“<3>”接入CATV前端設備的混合器中。調節后面板<4>，使輸出之電平達到系統設計要求。
推薦說明：此款產品適用于酒店賓館，桑拿沐足，醫院病房，工廠宿舍，中大型有線模擬電視前端工程安裝傳輸，經濟實惠，安裝方便，最大限度給業主減少有線電視收視費用和安裝設備成本。
