一、產品特點：
1、采用中頻調制、兩次變頻方式和聲表面濾波器處理，帶外干擾小。
2、伴音中頻、圖像高中頻和射頻本振均采用MCU鎖相技術，頻率穩定度和準確度都高。
3、輸出推動采用集成電路和整機各功能電路均采用片狀工藝，整機可靠性高。
4、LED顯示頻道，可用上、下鍵設定喜歡頻道。
5、操作便利，所有之電平調整控制皆設計于前面板控制.
6、電源部分采用高可靠性高動態范圍的開關電源。
7、可以根據客戶要求定制各種制式。
二、主要技術參數： （見下表）
射 頻 | 輸出頻道 | 45-870MHz之間全頻道 |
頻率準確度 | ±5KHz | |
輸出電平 | 110dBmV | |
帶外抑制 | 360dB | |
邊帶抑制 | 360dB | |
輸出阻抗 | 75W | |
伴音-圖像載波比 | -10dB ~ -20dB | |
視 頻 | 輸入電平 | 0.6 ~ 1.5Vp-p |
視頻輸入阻抗 | 75W | |
視頻輸入反射 | 30dB min | |
K 系數 | 4% max（ 2T pulse） | |
信噪比 | 50dB | |
時延 | 40nsec | |
帶內平坦度 | ±1dB | |
微分增益 | ±4%（調制度為 87.5） | |
微分相位 | ±4° | |
音 頻 | 輸入電平 | -10 ~ 10 dBm |
輸入阻抗 | 10KW min | |
帶內平坦度 | ±1dB max（40Hz ~ 15KHz） | |
失真度 | 0.5% | |
信噪比 | -60dB | |
圖像、伴音間距 | 根據制式定 | |
電源 | 輸入交流電壓 | 220V± |
三、安裝及操作說明：
1、致CATV系統安裝者
本短文乃提醒CATV系統安裝者注意于NEC文獻820-40中載有正確之接地準則。其中更明確指出電纜接地應與建筑物接地連接，并盡可能靠近電纜人口。
2、開箱處理
每一機器皆已組裝、接線并測試完畢，且以適當包裝后，交付運送。開封時請注意所有配件已由包裝箱中取出。
3、機器視檢
檢視機器前后部是否清潔，配件有無遺失、損壞等。
4、運輸中損壞
萬一開封后，發現機件受損請立即會同運送者提出聲明，并填 妥完整之損壞報告，副本寄或傳至公司或代理商，你將會被告知如何處理。
5、采用整體裝設架方式設計，以供裝設于標準19￠機柜。
調制器連接方式：本調制器之所有接頭均裝設于后面板。
6、本調制器裝設完畢后，須等待熱機10分鐘以上再進行以下調整：

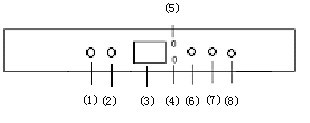

《1》、前面板說明：
------前面板
（1）、射頻輸出電平監測口：與主信號比小20dB±2 dB（F型陰插座）。不使用時，無需接75Ω負載。
（2）、輸出電平調節：順時針增大，逆時針減小。
（3）、LED顯示：PAL DK或PAL DI時數碼管第一位有顯示表示是增補頻道，否則為正常頻道；PAL BG制式時數碼管第一位有顯示表示有帶“S”的頻道；NTSC制式時數碼管第一位有顯示表示為百位“1”，否則是低于100的頻道。
（4）、上鍵：每按一次頻道上升一次。
（5）、下鍵：每按一次頻道下降一次。
（6）、A/V調節：順時針擴大，逆時針減小。
（7）、音量調節：順時針擴大，逆時針減小。
（8）、視頻調制度調節：順時針擴大，逆時針減小。

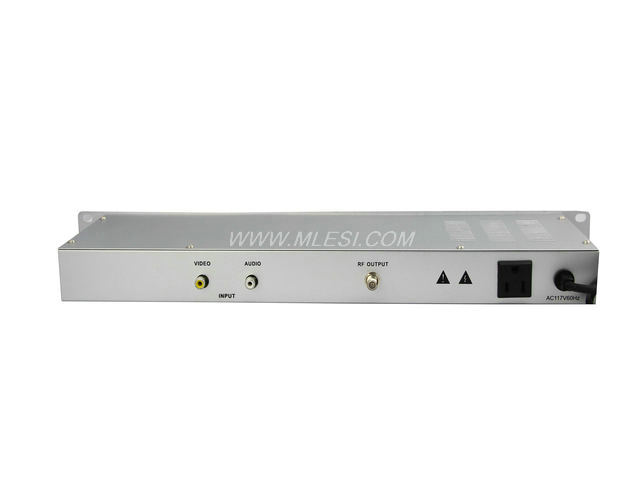

《2》、后面板說明：
------后面板（1）、交流電源輸入：AC 100V~260V。
（2）、電源插座：交流電源輸出，有效值與交流輸入值相等。
（3）、射頻輸出：F型陰插座。
（4）、中頻輸入：F型陰插座(如有配置)。
（5）、中頻輸出：F型陰插座(如有配置)。
（6）、音頻輸入：RCA型陰插座。
（7）、視頻輸入：RCA型陰插座。
《3》、視頻調制
連接1Vp-p之視頻信號源后，調整前面板上之VIDEO LEVEL控制鈕以獲得最大調制度。
《4》、音頻調制
連接聲音信號源后，調整前面板上之AUDIO LEVEL控制鈕以獲得最大的頻偏。
《5》、用中頻短接線（用本機已配的）把中頻輸入口和中頻輸出口對接才能使用；否則，射頻輸出電平就只有70dB左右，此時將不能正常使用。中頻輸出口也可外接其他設備后，再送入中頻輸入口；此時，外接設備的增益應為0dB±1dB。
《6》、利用適當之測試設備，觀測A/V，將其設置在所需值上。
7、多個調制器使用時，可把上方調制器的電源插頭插入下方調制器的“<2>”中，把最后一個調制器的電源插頭插入供電板中；單個調制器使用時，可將電源插頭直接插入供電板中。
8、把后面板上的射頻輸出“<3>”接入CATV前端設備的混合器中。調節前面板<1>，使輸出之電平達到系統設計要求。
推薦說明：此款單路捷變式可調頻道鄰頻調制器適用于酒店賓館，工廠宿舍，煤礦企業等中大型有線電視前端工程安裝傳輸，可以做單路固定頻道產品備用設備。
